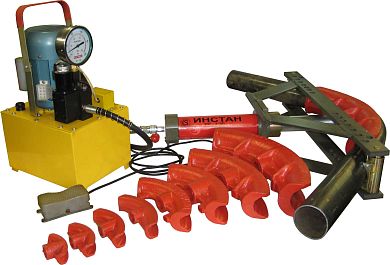

Трубогиб гидравлический с электроприводом Инстан ТПГ-3ЭП (до 3") с ручным распределителем и педалью

Трубогиб гидравлический переносной с электроприводом предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 3" (условный проход 80мм).

Устройство осуществляет гибку в одной плоскости, что позволяет использовать его также при ремонте труб. Гидравлическая система обеспечивает достаточное усилие для сгибания

Данная модель с ручным распределителем. Если необходим электрический, то можно выбрать: Трубогиб гидравлический с электроприводом ТПГ-3ЭП (до 3") с электрическим распределителем и педалью

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Наибольшее усилие гидроцилиндра, Тс.................................................................15
2.2. Наибольший ход штока, мм...................................................................................250
2.3. Скорость выдвижения штока, мм/мин....................................................................330
2.4. Габаритные размеры транспортировочных ящиков трубогиба:
BхHхL, мм.................190х300х870
BхHхL, мм.................225х285х485
2.5. Габаритные размеры транспортировочного ящика насосной станции BхHхL, мм.....320х480х500
2.6. Параметры гибочных шаблонов, dтр/R гибки, дюйм/мм..........................................3/8"/50, 1/2"/65, 3/4"/80, 1"/100, 1,25”/135, 1,5"/150, 2"/200, 2,5"/260, 3"/300
2.7. Параметры комбинированного гибочного шаблона, dтр/R гибки, дюйм/мм...............3/8"/72, 1/2"/77, 3/4"/82, 1"/89
2.8. Количество гибочных шаблонов (в комплектации):
- С раздельными гибочными шаблонами, шт.......................................9
- С комбинированным и раздельными гибочными шаблонами, шт........6
2.9. Масса трубогиба, кг......................................................................90
2.10. Масса насосной станции, кг........................................................30

4 УСТРОЙСТВО ТРУБОГИБА.4.1. Трубогиб состоит из гидроцилиндра 1, траверс верхней 2 и нижней 3 и двух
упоров 4, комплекта гибочных шаблонов 5 и гидравлической насосной станции или
ручного насоса высокого давления 6 с рукавом высокого
быстроразъёмным соединением (БРС) 17 на выходе (фиг. 1).
4.2. Гидроцилиндр 1 является силовым устройством трубогиба. На торце или сбоку
заднего корпуса 8 гидроцилиндра 1 имеется штуцер 9 от быстроразъёмного
соединения БРС 17, через которое гидроцилиндр 1 соединяется с рукавом высокого
давления 7 гидростанции 6
Передняя планка 10 гидроцилиндра в верхней и нижней части имеет вырезы по
углам для установки в них траверс 2 и 3 Выдвижной шток 11 гидроцилиндра
обеспечивает рабочее гибочное усилие 15Тс при давлении 550бар. Возврат штока в
исходное положение обеспечивается пружиной, установленной в гидроцилиндре
4.3. Траверсы верхняя 2 и нижняя 3 изготовлены из листовой стали с вырезами для
установки в них передней планки 10 гидроцилиндра.
В передней части траверс имеются отверстия для установки упоров 4
Нижняя траверса служит основанием для установки гидроцилиндра планкой 10, а на ее
нижней поверхности имеются ножки 12 для установки на рабочей площадке.
4.4. Упор 4 состоит из поворотной оси 13, в прямоугольных направляющих которой
установлен ползун 14 с
V-образным ручьем для упора изгибаемой трубы.
Перемещение ползуна 14 в направляющих оси 13 ограничивается винтом 15 Цапфы
16 поворотной оси упора устанавливаются в отверстия нижней 3 и верхней 2 траверс
4.5. Гибочные шаблоны 5 от 3/8" до 1,25" являются унифицированными для всех
типоразмеров трубогибов. При комплектации ими трубогибов, для гибки труб от 1,5" и
выше, к ним прилагается переходная втулка (п.3.8).
4.6. Переходная втулка, входящая в комплект поставки (п.3.8) применяется при гибке
труб шаблонами от 3/8" до 1,25".
4.7. Металлические транспортировочные ящики для трубогиба и насосной станциипредназначены для упаковки комплектующих частей трубогиба и гидравлической
станции при хранении и транспортировке. Трубогибы про комплектации
шаблонами до 2" снабжаются одним транспортировочным ящиком №1.
