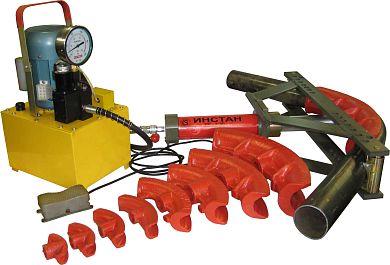

Трубогиб гидравлический с электроприводом ТПГ-3ЭП (до 3 дюйм) с электрическим распределителем и педалью (ТПГ-3ЭП)

5. ПОДГОТОВКА ТРУБОГИБА К РАБОТЕ

5.1. Подготовьте гидростанцию к работе согласно Руководству по эксплуатации для гидростанции.
5.2. Подсоедините рукав высокого давления 7 гидростанции 6 через быстроразъёмное соединение БРС к гидроцилиндру 1.
5.3. Включите педалью (пультом) подачу масла в гидроцилиндр 1. Если шток 11 гидроцилиндра 1 выдвигается с задержкой после включения гидростанции или рывками, значит в гидросистеме гидростанция-гидроцилиндр присутствует воздух.
5.4. Для удаления воздуха из гидросистемы трубогиба необходимо выполнить следующее:
- выдвиньте шток гидроцилиндра на 80…100 мм и отключите педалью подачу масла в гидроцилиндр;
- установите гидроцилиндр вертикально на шток, придерживая его рукой за задний корпус 8 (рис.4);
- нажмите "клавишу" педали на "слив" масла из гидроцилиндра в бак гидростанции.
При возвращении штока трубогиба в исходное положение с помощью возвратной пружины в гидроцилиндре воздух из гидросистемы вместе с маслом удаляется в бак гидростанции.
5.5. Повторите п. 5.3. Если шток 11 гидроцилиндра 1 выдвигается без рывков и задержки после включения гидростанции, значит воздух удалён из гидросистемы.
5.6. Соберите трубогиб согласно схеме на рисунке 1, 2, обратив особое внимание на положение траверс 2 и 3 и вращающихся упоров 4, которые должны быть установлены симметрично оси гидроцилиндра в соответствующие отверстия согласно обозначениям на рис. 2.
5.7. Установите на шток 11 гибочный шаблон 5, комбинированный или раздельный, соответствующий диаметру изгибаемой трубы.
5.8. Смажьте цапфы 16 и прямоугольные направляющие упоров 4 консистентной смазкой. Ручей ползуна 16 должен оставаться несмазанным, чтобы исключить проскальзывание изгибаемой трубы относительно ползуна при гибке.
Только при перемещении ползуна 14 вместе с трубой в направляющих упоров 4 при гибке обеспечивается качественная гибка трубы.
5.9. Ползуны 14 на поворотных осях 13 выставляются так, чтобы они располагались от оси гидроцилиндра в крайнем положении до упора в ограничительные планки 15 и имели свободу перемещения только к оси гидроцилиндра.

6. РАБОТА С ТРУБОГИБОМ

6.1. Установите изгибаемую трубу между гибочным шаблоном 5 и упорами 4 (рис.1).
6.2. Перемещением штока 11 зажмите изгибаемую трубу между упорами 4 и гибочным шаблоном 5. Убедившись, что труба находится в "ручьях" шаблона и упоров, начинайте гибку.
6.3. При гибке ползуны упоров скользят вместе с трубой по направляющим поворотных осей, что обеспечивает более качественную гибку и уменьшает усилие необходимое для гибки трубы на 10-15%.
Следите, чтобы зазор между ограничительными планками 15 ползунов и планками направляющих поворотной оси был не менее 2-х мм. В этом случае прекратите гибку, отведите шток от трубы на 5...10 мм и установите ползуны в исходное положение (п.5.8). Затем снова продолжайте гибку до требуемого угла.
6.4. После завершения гибки отведите шток трубогиба в исходное положение, нажав соответствующую клавишу педали.
6.5. Снимите со штока гибочный шаблон с трубой.
6.6. Если трубу заклинило в "ручье" гибочного шаблона, снимите её, вбив клин в зазор между внутренней поверхностью "ручья" и трубой.
6.7. При гибке тонкостенных труб (когда отношение толщины стенки изгибаемой трубы к ее наружному диаметру менее 0,06) рекомендуется применять плотную набивку трубы сухим песком без примесей глиняных частиц.
6.8. Производить гибку с применением гибочных шаблонов, предназначенных для труб большего диаметра, необходимо с установкой между трубой и шаблоном пластины из мягкого алюминия или отожженной меди. При этом толщина пластины должна быть равна полуразности диаметров ручья гибочного шаблона и изгибаемой трубы.
